Altium Designer is a rules-driven board design environment, in which you can define many types of design rules to ensure the integrity of your board. Typically, you set up the design rules at the start of the design process and then verify that the design complies with the rules as you work through the design, and at the end of the design process.
Earlier in the tutorial we examined the routing design rules and added a new width constraint rule. We also noted that there were already a number of rules that had been created by the PCB Board Wizard, and that there were some existing design rule violations against these default rules.
Altium Designer
PCB設計支持多級設計規則約束功能。用戶可以對同一個對象類設置多個規則，每條規則還可以限定約束對象的范圍。規則優先級定義服從規則的先后次序。
為了校正電路板使之符合設計規則的要求，用戶可以利用設計規則檢查功能(DRC):
1.選擇 Design»Board Layers & Colors (快捷按鍵: L) 并確認復選項 Show 及 System Colors 區的DRC錯誤標記選項已被選取，這樣DRC錯誤標記將被顯示。

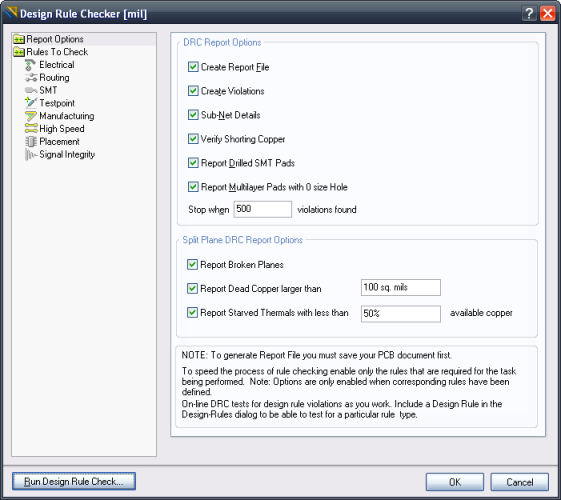

2.選擇 Tools»Design Rule Check (快捷按鍵: T, D)，打開 Design Rule Checker 對話窗口，使能 online 和 batch DRC 選項。
規則檢測，Online和Batch均可以手工配置.
3.鼠標點擊窗口左邊的 Report Options 圖標，保留缺省狀態下 Report Options 區域的所有選項，并執行 Run Design Rule Check 命令按鈕，隨之將出現設計規則檢測報告。并將同時彈出一個消息窗口。
4.點擊違例條款 Silkscreen over Component Pads ，用戶將跳轉到相應違例報告區域。
5.點擊違例條款 Silkscreen over Component Pads 的任一條記錄，用戶將跳轉到PCB，并放大顯示出現違例的設計區域。注意，放大的倍數取決于在 System - Navigation 環境配置內的設置。

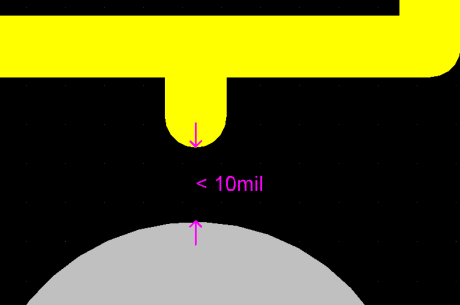

顯示每項違例的細節，本例的絲印與焊盤的間隔少于10mil.
6.顯示每項違例的細節, 如上圖所示。注意用戶可以通過 View Configurations 窗口內的 DRC Detail Markers 配置違例的圖形顯示顏色。
7.需要找出所有實際違反絲印與焊盤間安全間距規則約束的對象，可以選擇菜單 Reports»Measure Primitives 命令。注意，用戶可以通過快捷功能按鍵 CTRL+G 修改電氣柵格的值。如5mil。
8.To resolve this error we can either modify the footprint, increasing the separation, or we can edit the design rule, decreasing the required separation. For this tutorial we will edit the design rule, to do this select Design»Rules from the menus to open the PCB Rules and Constraints Editor dialog.
9.In the Manufacturing category, open the Silkscreen Over Component Pads rule type, and click on the existing rule.
10.Edit the Silkscreen Over Exposed Component Pads Clearance value, changing it from 10mil to 9mil.

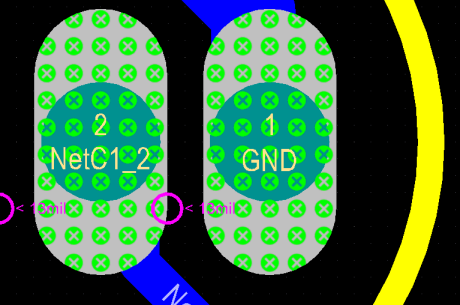

These pads are closer than the 13mil specified in the Clearance Constraint design rule.
* 運用習慣上與檢查晶體管上焊盤間的安全間距相同的技術，檢查阻焊數據與焊盤之間的間隙。
Switch back to the PCB document and you will see that the transistor pads are highlighted in green, indicating a design rule violation.
1.Look through the errors list in the Messages panel. It lists any violations that occur in the PCB design. Notice that there are four violations listed under the Clearance Constraint rule. The details show that the pads of transistors Q1 and Q2 violate the 13mil clearance rule.
2.Double-click on an error in the Messages panel to jump to its location on the PCB.
Normally you would set up the clearance constraint rules before laying out your board, taking account of routing technologies and the physical properties of the devices. Let's analyze the error then review the current clearance design rules and decide how to resolve this situation.
3.Open the PCB Rules and Constraints Editor dialog (Design»Rules). Expand the Electrical, then the Clearance rule type. There will be one Clearance design rule, click on it to display its settings.
4.Note that this rule requires All objects to be away from All other objects, at least 13mil. Since the clearance between the transistor pads is less than this, they generate a violation when we run a DRC.
5.We know that the minimum distance between the transistor pads is just over 10mil, so let's set up a design rule that allows the clearance constraint of 10mil for the transistors only.
6.Select the Clearance type rule in the Design Rules folder on the left of the dialog, right-click on it, then select New Rule to add a new clearance constraint rule.
7.Click on the new Clearance rule, Clearance_1. Change the Name to Clearance_Transistors, and set the Minimum Clearance to 10mil in the Constraints section.
8.The final task is to set the Scope, or Full Query for the rule. There are a number of ways the rule could be scoped, the most appropriate in this case would be to target the rule to any component that uses the transistor footprint. To do that, select the Advanced (Query) option (in the upper section of the dialog), then click the *Query Builder button to open the Building Query from Board dialog.
9.Click Condition/Type Operator dropdown to Add first condition, and select Associated with Footprint from the list.
10.Set the Condition Value to BCY-W3/E4 (the footprint type being used by the transistor), then click OK to close the dialog. The new design rule should look like the figure shown below.

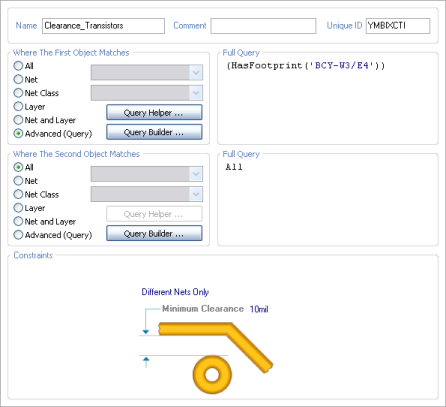

Design rule to set the clearance for all components using a specific footprint.
11.Click OK to close the PCB Rules and Constraint Editor dialog. The online DRC will run automatically, clearing the errors.
12.To confirm that the transistor pad clearance violations have been resolved, run the batch design rule check again (Tools»Design Rule Check). When the report opens scroll down and confirm that there are no violations.

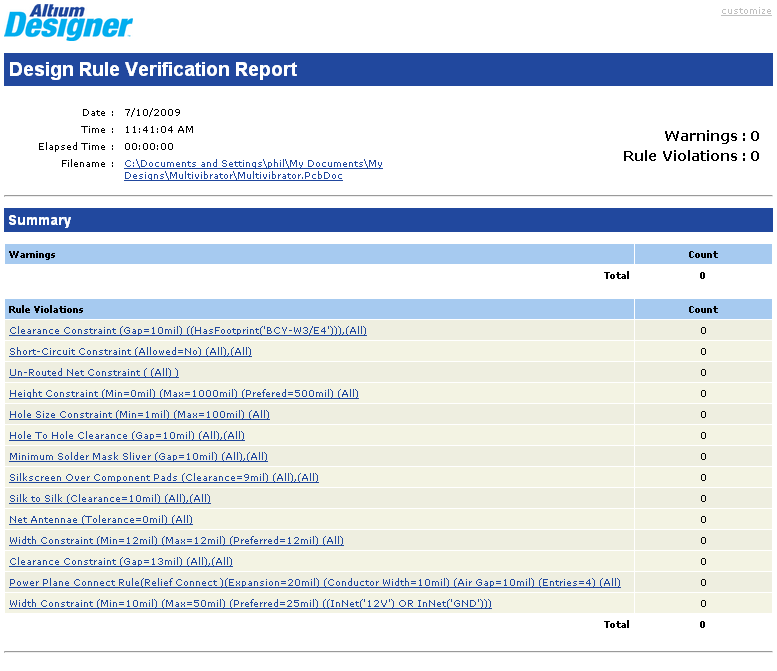

一份清晰的DRC報告，顯示了所有被判定了的違反規則的設計.
現在，用戶就完成了PCB版圖的設計，然后可以開始產生輸出數據文檔。不過，在產生輸出制造數據之前，用戶還可以利用Altium Designer的三維視圖功能查看自己設計的PCB板。
在3D模式下查看電路板設計
現在，您的電路板設計已經基本完成，是時候研究一下它的3D模式了。3D模式，可以讓您從任何角度觀察您設計的板。要在PCB編輯器中切換到3D，只需選擇View>>Switch To 3D [快捷鍵: 3]或者從列表中的PCB標準工具欄中選擇一個3D視圖配置。
Altium Designer軟件的3D環境的要求支持是DirectX及相關技術，并使用一個兼容塊獨立的顯卡。對于如何測試您的系統，以及讓Altium Designer可以使用DirectX，打開Preferences對話框中的PCB Editor - Display (Tools>>Preferences)。

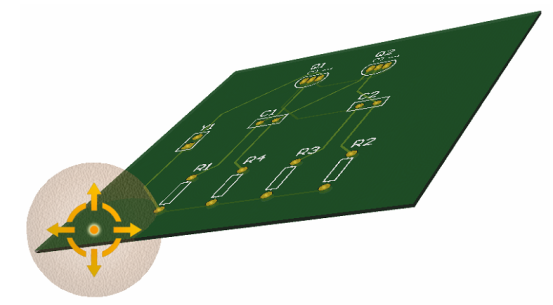

圖30 3D旋轉展示圖
您可以滑動變換大小來看，旋轉，甚至在板中間看，只要您使用如下操作：
縮放——按Ctrl+鼠標右拖，或者Ctrl+鼠標滾輪，或者PAGE UP / PAGE DOWN鍵。
平移——鼠標滾輪向上/向下，SHIFT+鼠標滾輪向左/右或向右拖動鼠標來向任何方向移動。
旋轉——按住SHIFT鍵進入3D旋轉模式。光標處以一個定向圓盤的方式來表示（圖11）。該模型的旋轉運動是基于圓心的，使用以下方式控制：
用鼠標右拖曳圓盤Center Dot，任意方向旋轉視圖。
用鼠標右拖曳圓盤Horizontal Arrow，關于Y軸旋轉視圖。
用鼠標右拖曳圓盤Vertical Arrow，關于X軸旋轉視圖。
用鼠標右拖曳圓盤Circle Segment，在Y-plane中旋轉視圖。
您可以使用View Configurations對話框[快捷鍵: L]來設定3D工作區的顯示選項。可以選擇各種表面和工作區的顏色以及垂直尺度，這樣可以得心應手的來檢查PCB的內部。一些表面有一種不透明的設置——越大的透明度的值越大，越少表示的光通過表面的光強度越小，使物體背面后面不明顯。您也可以選擇顯示3D物體本身或者以2D層的顏色來著色該3D對象。
您可以將3D STEP格式模型導入到元器件的封裝和PCB設計中并創建自己的3D物體。您也可以以STEP和DWG / DXF格式來輸出PCB文件，以便運用到用于其他程序中。3D Vviewer可以導入VRML 1.0/IGES/STEP格式的3D物件，也可以導出IGES和STEP格式的3D物件。
注：任何時候在3D模式下，您可以以各種分辨率創建實時"快照（snapshots）"，使用CTRL + C復制，這樣就可以將圖像（Bitmap格式）存儲在Windows剪貼板中，用于其他應用程序。
為元器件封裝創建和導入3D實體
到目前為止，我們已經到了最終PCB數據的核實查和輸出階段。Altium Designer軟件的3D環境提供了一個逼真的優良的供視圖查看及檢查PCB組裝的環境條件，是一個逼真的環境。
元器件封裝本身存儲有3D模型，用于在3D環境下渲染該元件。此外，精確的元器件間隙檢查、甚至是裝配整個PCB和外部的自由浮動的3D機械物體外殼都是可能的。這將用到機械CAD軟件包，創建一個設計一體化的新的水平，這些Altium Designer軟件正好可以提供。
如需要為元器件創建3D實體的詳細資訊，請查找Creating Library Components教程中的3D元器件詳細部分。
如需用MCAD軟件進行3D實體一體化設計的更多信息，請查找 Integrating MCAD Objects and PCB Designs教程。
在 Integrating MCAD Objects and PCB Designs教程中，我們設計的板已經通過器件的3D模型完成了（圖31）。教程將用機械外殼來裝起整塊板（圖32）。板和元器件可以在Altium Designer軟件安裝中的 Examples/Tutorials/multivibrator_step文件夾中找到。

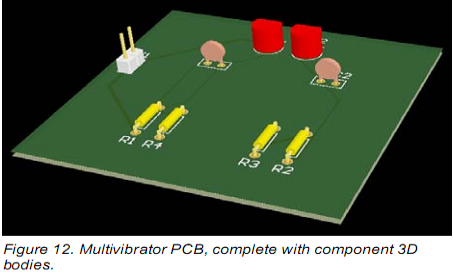

圖31 3D效果圖

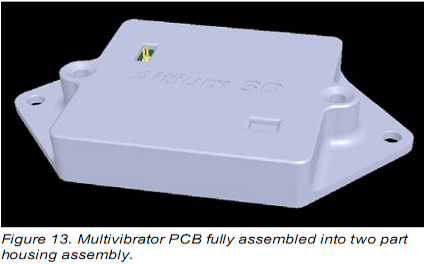

圖32 .裝配效果圖
檢驗PCB板設計
Altium Designer提供了一個規則驅動設計環境，在這里能夠設計PCB，并且允許我們定義很多類型的設計規則來保證我們的PCB設計的完整性。典型地，我們在設計過程開始時建立設計規則，再在設計過程結束后用這些規則來校驗修正設計標準。
在較早的教程指南中，我們檢查了布線設計的規則和增添了一個新的寬度約束規則。我們還注意到，已經有一些由PCB Board EizardWizard創建的規則。
為了核實已經布好的電路板遵守設計規則，我們來執行設計規則檢查（DRC）：
1.選擇Design>>Board Layers & Colors（快捷鍵：L），保證在System Colors部分中的DRC Error Markers選項中的Show按鈕已經使能（打鉤），以保證顯示DRC錯誤標記。
2.選擇Tools - Design Rule Check（快捷鍵：T，D）。保證在Design Rule Checker對話框的實時和批處理設計規則檢測都被配置好。在其中一個各類上單擊，比如：Electrical，可以看到屬于那個種類的所有規則。
3.保持所有選項為默認值，點擊Run Design Rule Check按鈕。DRC就開始運行，報告文件Multivibrator.DRC就打開了。錯誤結果也會顯示在信息面板。點擊進入PCB文件，我們將會看到，該晶體管的焊盤是以綠色突出顯示的，顯示違反設計規則。
4.通過在信息面板中看錯誤報告清單，它列出發生在PCB設計的任何違反規則行為。注意有四種列出在清除約束規則中的違反規則。細節表明，晶體管Q1和Q2違反13mil的最小安全距離規則。

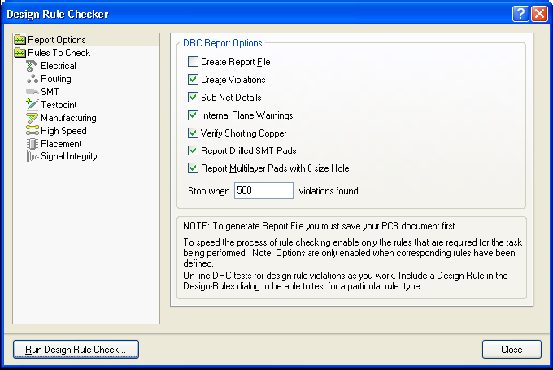

圖33保持所有選項為默認值
1.雙擊Messages面板中的錯誤，可以跳到對應的PCB中的位置。
通常，我們會在布線之前，設置我們的安全距離規則，同時考慮到布線技術和設備的物理性能。讓我們分析錯誤，然后再次檢查現行的安全距離設計規則和決定如何解決這種情況。
圖34錯誤信息
為了找出兩個晶體管焊盤間的真實最小安全距離，有以下步驟：
1.選中PCB文件，光標定位于一個晶體管，按下PAGE UP鍵來放大視圖影像。
2.選擇Reports - Measure Primitives(快捷鍵：R，P)。光標將變成十字形字準線。
3.使光標定位于晶體管左邊的焊盤中間，并點擊或按下ENTER 。因為光標是超過兩焊盤和連接它的布線，一個菜單會彈出讓用戶選擇所需的對象。從彈出式菜單中選擇晶體管的焊盤。
4.再一次，使光標定位于晶體管中間，并點擊或按下ENTER 。從彈出式菜單中選擇晶體管的焊盤。一個顯示最小距離的信息框打開了，顯示兩個焊盤邊緣的最小距離是10.63mil 。
5.關閉信息對話框，右鍵單擊或按下ESC退出測量模式，然后使用V 、F的快捷鍵，重新縮放文件。
讓我們看看當前的安全距離設計規則：
1.從菜單中選擇Design - Rules （快捷鍵：D，R）來打開PCB Rules and Constraints Editor對話框。雙擊Electrical種類，在右邊的對話框顯示所有的電氣規則。雙擊該安全距離類型，然后按一下就安全距離規則點擊"Clearance"規則一項來以打開它。該對話框底部的區域將包含一個單一的規則，標明整個PCB板的最小安全距離為13mil 。晶體管之間的焊盤的距離小于安全距離，這就是為什么當我們運行DRC的時候，它們出現了違反規則的信息。
我們現在知道兩個晶體管之間的最小焊盤距離是10mil多一點，讓我們建立了一個只為晶體管的設計規則，大小為10 mil。
1.在設計規則文件夾中，選擇安全間隙類型，點擊右鍵并選擇新規則添加一個新的安全間隙約束規則。
2.點擊新的安全間隙規則，Clearance_1。在resulting頁面中的Constraints章節中，設置Minimum Clearance為10 mil。
3.點擊Advanced (Query)，再點擊Query Helper從Memberships Checks去建立條件檢索，或者也可以為第一個對象（圖35）在接下來的條件檢索中打印進去。
HasFootprintPad('TO-92A'，'*')
那個星號表明在封裝里名為"TO-92A"的任何焊盤。
1.保持第二個對象范圍為ALL，并單擊OK。單擊Apply，然后點擊OK以關閉PCB Rules and Constraints Editor對話框。
2.現在，我們可以從設計規則檢測對話框（Tools - Design Rule Check）按一下運行設計規則檢查按鈕。重新運行DRC，不會有違反規則的行為。
3.保存已經完成的PCB和工程文件。
圖35 使用PCB規則系統規定參數編輯器對話框創建規則。
恭喜，用戶已經完成了PCB的布局布線，準備生成輸出文件。
